不可拆式螺旋板换热器的结构介绍

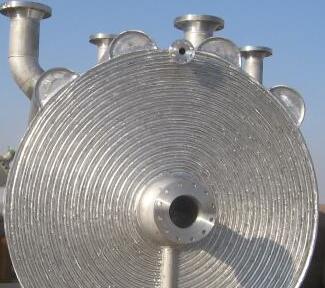

不可拆式螺旋板换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性，不可拆式螺旋板式换热器的结构比较简单，螺旋通道的两端全部焊死。可拆式螺旋板换热器.除螺旋通道两端的密封结构以外，其他与不可拆式完全相同。

为达到机械清洗的目的，可拆式螺旋通道，一端敞开，用平板盖和垫片密封，以防止流体漏到大气中或同一通道内的流体短路。为了提高螺旋板的承压能力，在板与板之间用定距柱支撑。筒体上的流体进出口有法向接管和切向接管两种。

中国普遍使用切向接管,它的流体阻力小,杂质容易被冲出。使用回转支座比较方便，可使换热器立放或卧放。换热的A、B流体分别流过螺旋板的两侧，其中的一种流体沿螺旋通道由外向内，至中心出口流出；而另一种流体则沿螺旋通道由中心进口，由内向外流出。两种流体呈纯逆流方式流动。螺旋板换热器大结构尺寸为：板宽1800毫米，外径1700毫米，传热面积250米(，板与板之间的距离20毫米。允许高操作压力可达 2.5兆帕。工作温度由选用的材料而定，材料大多用碳钢、不锈钢、铝、铜和钛。

由于不可拆式螺旋板换热器的结构比较特殊，在壳体上的接管采用切向结构，比较低的压力损失，处理大容量蒸汽或气体；有自清刷能力，因其介质呈螺旋型流动，污垢不易沉积。
