列管式冷凝器介绍
主要由外壳、管板(又称花板)、管束、顶盖(又称封头)等部件构成。在圆形外壳内装入平行管束，管式两端固定在管板上。管子在管板上的固定方法一般采用焊接法或胀管法。装有进口或出口管的顶盖用螺钉与外壳两端法兰相连，顶盖与管板之间构成流体的分配室。是目前应用广泛的一种，其结构简单、坚固，制造容易，材料范围广泛，处理能力可以很大，适应性强。
进行热交换时，冷却水由顶盖的连接管进入，在管内流动，这条路径称为管程；有害蒸气在管束与壳体之间的空隙内流动，这条路径称为壳程；管束的表面积就是传热面积。在冷凝回收不论是对饱和蒸气的冷凝还是对含不凝气的冷凝过程中，一般情况下，在卧式冷凝器的壳程冷凝，因为无论从传热、压力降及清扫方面都比较合理。
我厂生产的列管式冷却器，按材质分为碳钢列管式冷凝器、不锈钢列管式冷凝器和碳钢与不锈钢混合列管式冷凝三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程。传热面积0.5-500m2，可根据用户需要定制。
列管式冷却器主要技术参数（供参考）
列管式冷凝器的壳体直径标准
无缝管系列直径（外径）219、273、325、377、426、516.
卷管系列直径（内径）200、250、300、350、400、450、.500、600、700、800、900、1000.

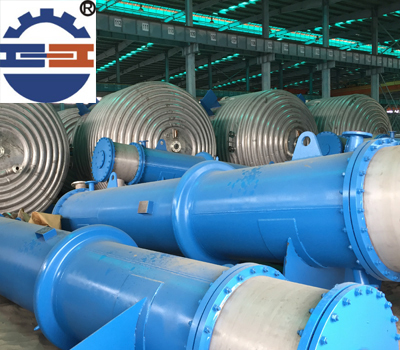

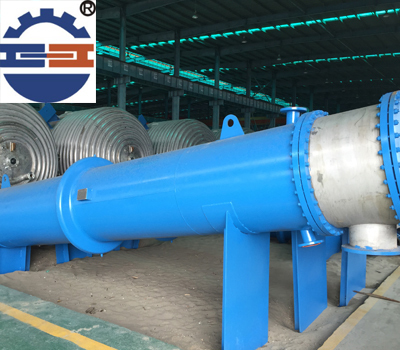

所有列管式冷却器图片均为我公司实物拍摄，具体参数请咨询我公司。
列管式冷凝器的结构
列管式冷凝器主要由外壳、管板(又称花板)、管束、顶盖(又称封头)等部件构成。在圆形外壳内装入平行管束，管式两端固定在管板上。管子在管板上的固定方法一般采用焊接法或胀管法。装有进口或出口管的顶盖用螺钉与外壳两端法兰相连，顶盖与管板之间构成流体的分配室。是目前应用广泛的一种，其结构简单、坚固，制造容易，材料范围广泛，处理能力可以很大，适应性强。
进行热交换时，冷却水由顶盖的连接管进入，在管内流动，这条路径称为管程；有害蒸气在管束与壳体之间的空隙内流动，这条路径称为壳程；管束的表面积就是传热面积。在冷凝回收不论是对饱和蒸气的冷凝还是对含不凝气的冷凝过程中，一般情况下，在卧式冷凝器的壳程冷凝，因为无论从传热、压力降及清扫方面都比较合理。
列管式冷凝器的特点
(1)卧式壳程冷凝膜传热系数要比立式管内或管外的膜传热系数高数倍，同时不凝物不会在死角积累起来不易排出。
(2)冷却水走管内便于清扫水垢。水走管内容易保证有较高的流速，这对降低水垢生成的速度与提高水膜的传热系数都有好处。
(3)卧式列管式冷凝器，使低层管子处于冷却水进口处，而使冷凝液积于底层，以便降低冷凝液的温度。在表面冷凝系统中，对冷凝液进一步冷却很重要，如果冷凝系统中的温度较高，一接触空气有机气体就会有大量挥发，一般冷凝液的出口温度要求在60℃或更低。当然也可以增加一个单独的冷却器，不过这样要增加费用。
列管冷凝器案例施工现场：
华邦五星售后服务：
我们的优势：是一家专业生产不锈钢反应釜、螺旋板换热器、列管冷凝器及刮板蒸发器的专业生产厂家，地处风景秀丽的太湖之滨--无锡南郊，铁路、高速公路、机场近在咫尺，交通方便，是生物、化工、松香树脂、制药设备的专业制造工厂。公司技术力量雄厚，生产设备齐全，生产工艺先进，检测手段完善，质量上乘。
我们的宗旨：以信誉求发展，客户至上，服务为本的原则，全心全意致力于化工、生物及制药设备的与生产。
我们的承诺：所有产品均采用优质不锈钢材料，可以根据用户需要定制规格尺寸。产品均享受一年以上超长质保，厂家负责送货上门并安装调试，每台出厂设备均配有详细的产品配置规格参数及操作手册。
